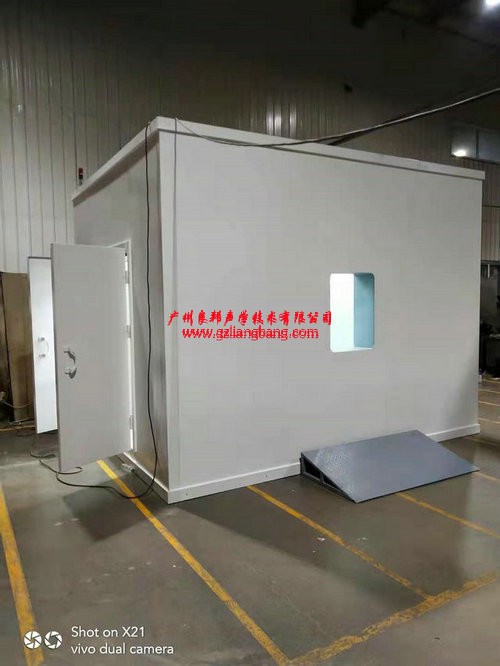

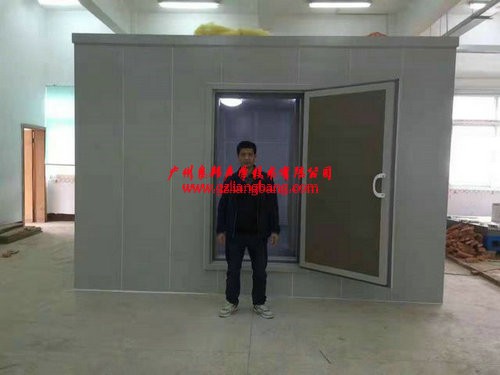

(靜音室)江蘇省蘇州市太倉中潤海新能源汽車動力有限公司安裝完交付使用
1設計標準:工廠車間產品評估靜音室按GB/T18697-2002噪音測試要求設計,靜音室外尺寸L4mW4mH2.6m,內尺寸3.4*3.4*2.1m,符合國家標準當環境噪音小于70--75分貝時,四周無打樁,牛車來往,靜音室內本地小于30分貝以下
2結構:模塊式現場拼裝
3材質:整體為鋼木結構,可拆卸重裝搬遷
4外飾:T1.2鋼板靜電噴涂乳白色,防潮防銹
5內飾:600*600mm微孔吸音板0.8厚
6觀察窗:雙中空鋼化玻璃800*600mm
7:室內配置監控系統二個可在室外隨時掌握室內作業流程
8照明:室內安裝4盞LED38瓦照明燈
9:恒溫系統:室內配置空調掛機一臺大一匹,雙向冷暖(美的品牌
10實際大小根據客戶需求定制
11阻抗式消音通道一排一送
12室內地板鋪放吸音地毯500*500mm或地膠

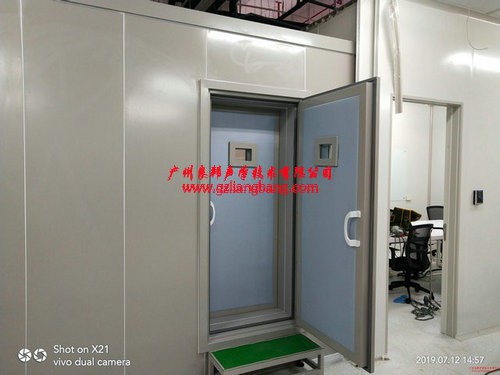

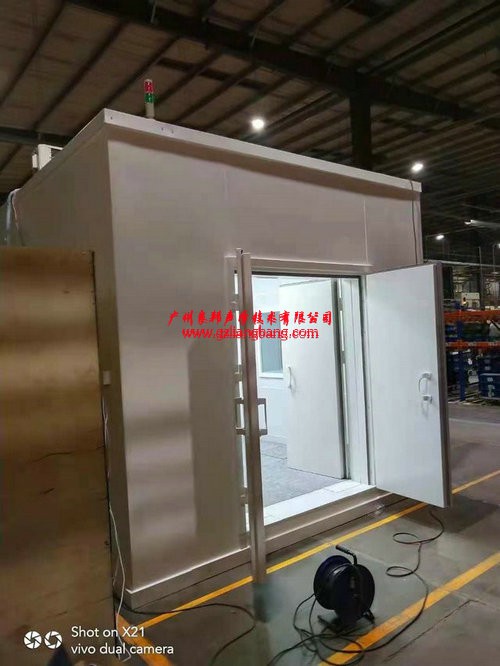

13雙磁性隔音門1900*1200mm全鋼結構內外對開
14全部采用環保隔音棉80K材質
15良邦所有產品承若免費保修三年
16公司所有產品全部可以通過國家計量院第三方檢測認證檢測
17歡迎新老客戶前來咨詢18819256109或020--28168415
18配置頻譜分析儀三聲四通道一臺




廣州良邦聲學技術有限公司
︽
靜
音
室
技
術
方
案
︾
日期:2017年6月6日
03廣州良邦聲學技術有限公司靜音室技術方案
1、工程的設計:
1.1設計依據:
1.2《城市區域環境噪聲標準》(GB3096-96)
1.3《民用建筑隔聲設計規范》(GBJ118-88)
1.4《聲學純音氣導聽閾定聽力保護用》(GB/T7583-1987)
1.5《室內空氣質量標準》(GB/T18883-2002)
1.6《建筑設計防火規范》(GBJ16-87)(2001年版)
1.7《電氣裝置安裝工程電氣照明裝置施工及驗收規范》(GB50259-96)
1.8甲方文件提供的現有建筑尺寸資料和設計要求;
1.9本公司同類隔音工程設計和施工參數。
二、總體設計目標:
2.1隔聲技術與現代美學完美地融合,為聽覺統合功能訓練創造最優秀的視覺效果,同時滿足聽覺聲場環境使用靜音要求。在風格上體現出現代積極向上的精神風貌,格調上采用簡捷明快形式特點,技術上體現科學與人性化的完美統一,為檢測人員提供一個舒適的測試環境。
2.2我們的目標是:舒適的操作空間
寧靜的測試環境
活潑,明快的設計風格,令人耳目一新。
2.3總體方案設計:
為了考慮到用戶在較長時間內,具有較大的可持續發展空間的需要,本方案的設計指標將有所提高,具體如下:
設計方案指標:小于30分貝
三、聲學性能的設計:
包括以下幾個部分:隔聲設計,隔振設計,隔音門,隔音窗設計,吸聲內飾設計,通風系統及照明采光的噪聲控制等。
四、隔聲設計:
4.1 采用了三項新技術:超耗能隔音墻,
雙磁控"聲閘"隔聲門技術:
4.2隔聲墻體采用我公司最新開發的超耗能隔音墻(VAEtm) 隔音墻技術,該墻體厚度小,隔音量大,在保證隔音效果的同時,最大限度的節省空間, 提高空間利用率. 墻體為單層結構,墻體厚度為150mm ,墻體采用超強阻尼板,規格1220mm*2440*16mm,墻身夾層填充吸音巖棉(1200*600*50mm)普通雙層50-80K, 雙組分, 不含黏結劑, 無污染,對人體無刺激。墻身外飾采用鋼板(T1.2)靜電噴涂貼面,防潮,防銹,微吸音,有質感(或無指紋不銹鋼)。墻體隔音性能:<500Hz, <25dB(A)計權,單層墻體結構可降噪音30dB左右。
4.3墻體的設計在考慮聲音的隔離的同時,十分重視聲音在傳播過程的能量消耗過程,在墻體內部設置了高性能的吸音耗能層,把聲能的消耗控制在最大,也就是原磚墻與隔音室內外墻體之間各保留50mm的空腔作為耗能層,保持隔音室墻體與原墻體不能有鋼性連接。隔聲門采用我公司獨立研發的磁控"聲閘"隔聲門,當磁控"聲閘"隔聲門關閉時,兩片門頁被密封條磁吸密封,同時被透射等傳入的少量聲能被門的吸聲結構吸收,形成了一個嚴實的"聲閘"。是目前中國隔音領域最優秀的隔聲門系統,其性能指標己達到美國IAC公司水準。隔音門材料采用T1.5冷托鋼板沖壓,打磨,酸洗,靜電噴涂而成,外表美觀,有質感,防潮,防銹,微吸音,每平方可達到50公斤重量。隔音門規格1900mm*800mm, 采用高壽命門軸, 無噪聲設計,其使用可達每日開關一百多次,使用多于二十年無損壞。門框在與墻體連接處采用CC-100避震霸進行阻尼處理,可以有效抑制門頁受聲后引起的振動,明顯改善低頻隔聲效果,使其隔聲頻率范圍明顯增大。很好的解決了門頁的寬頻帶隔聲的問題,門頁的阻尼處理與門框的密封處理(同時采用磁控密封條處理)一起組成了隔聲門的雙重保險。隔音門計權隔音量可達到25dB(A)-60dB(A)
五、隔振設計:
整體使用“懸浮”結構, 地板采用阻尼隔振處理, 同時懸浮地板,將整間房屋置于其上,隔聲,隔振達到所要求的室內環境。 有 效阻斷由地面?zhèn)鱽淼牡皖l空氣聲和固體聲,尤其對地面串入的腳步聲,撞擊聲有十分明顯的隔離抑制作用,使在中高頻噪聲有效隔離后,大幅度的提高中低頻噪聲的隔離效果,最終達到室內隔聲靜音效果。如隔音房安裝現場經常有物料運輸來往,如手動叉車與機動叉車會產生效強的振動,需采用彈簧減振器,青浦250㎏(自震頻率5-40Hz),用槽鋼100*50mm織成網格,彈簧與槽鋼用120mm鏍桿固定,再將底臺置于其上。
六、吸聲內飾設計:
6.1吸聲降噪設計,要達到國家標準的室內低噪聲環境,除了需要隔聲墻體良好的隔聲降噪外,還必須對室內進行吸聲處理,在工程中我們采用了一種微孔吸音板600*600mm(1.8孔徑顏色根據客戶需求設計一般為乳白色),吸聲材料為內飾護面的吸聲結構,該結構外層采用作為吸音內飾,由于該護面的吸聲選擇性效強。通風系統消聲系統設計:
7.1通風量的設計,一定通風量是保證窒內良好空氣質量的必要前提,依照當前國外同類產品(美國IAC公司)的設計,通風量根據房間面積設計在:2.85m/min。
7.2通風消聲設計,通風消聲采用阻性消聲器,其消聲量可按如下公式進行計算:#L=(a)·C·h/s
7.3高效阻性消聲片的消聲系數(與所用的材料有關), 分別是消聲通道的周長和截面面積, 消聲通道的有效消聲長度。
通風口規格為(150mm*150mm直徑),一排一送強迫性對流換氣形成。供風量可達1.5立方米/分鐘。良好的空氣對流性,檢查人員每日可在室內滯留8小時/日八、電氣系統的噪聲控制:
8.1 為保證室內良好的低噪音環境,燈光設計時,燈具的選擇上必須注意:選擇低噪聲的燈具。
8.2針對照明舒適度問題,我公司率先在隔音領域引進了"間接照明"技術,一方面把照明燈具的光線處理,自然化,柔和化,舒適化,間接照明不單單只是為了滿足供給所需要的量的光,而是更加注重光照的品質和感覺。為保證照明的效果,在照明設計中,還參照了《建筑照明設計標準》(GB50034-2004)有關規定設計規范。
九、室內環境的環保設計:
9.1隔音室采用100%環保材料,達到無毒,無味,無輻射要求。
9.2通風環保設計,通風系統使用無毒無害的風管材料,足夠的通風量設計,保持室內空氣的新鮮,通風消聲系統采用新型消聲內部構造,確保在有效消聲的前提下,不影響空氣質量和風量。隔音室墻體為單層墻,單門,墻體厚度為180mm, 外部T1.2鋼板靜電噴涂,外表美觀,有質感,防潮,防銹,微吸音,(或無指紋不銹鋼)
十、主要配置:
10.1超低噪音吸頂燈, 一盞本底噪聲≤30Db(A)
10.2超低靜音風機一臺
10.3超強阻尼隔音消聲墻體, 現場整體拼裝,可根據客戶需求在現場制作。
10.4隔音室照明度>100LX
10.5A計權環境聲壓級:室外≤50dB(A)
產品試驗室內≤30dB(A)計權
10.6通風: 有進出風系統, 排風消聲器,進風消聲器一套。
10.7外觀:T1.2鋼板貼面, 靜電噴涂, 防潮, 防銹, 微吸音有質感,(或無指紋不銹鋼)
10.8雙層橡膠減振墊(地臺)
10.9隔音室外規格2300*2300*2320mm內規格2000*2000*2000mm
11吸音地毯500mm*500m灰色
12隔音吸聲門1900*800mm
十一、基本特點及參數:
11.1隔音室整體懸浮安裝,整體隔振。
11.2隔音室采用多元聲處理, 具備良好的隔聲, 消聲,吸聲功能
11.3隔音室工作時可強制通風換氣。
