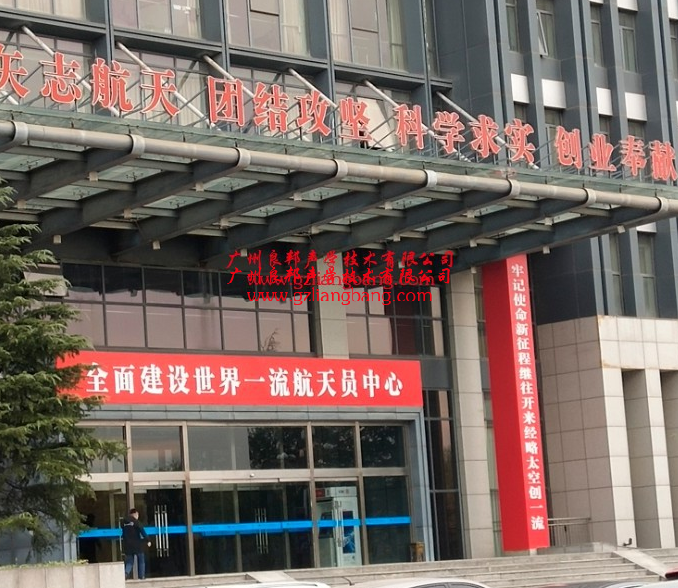

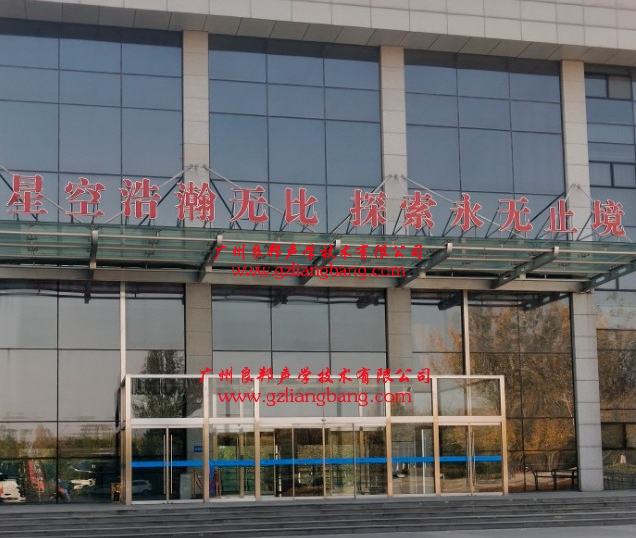

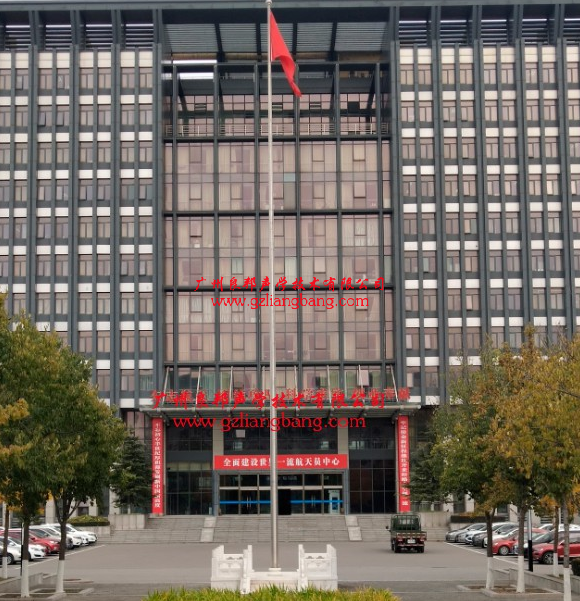

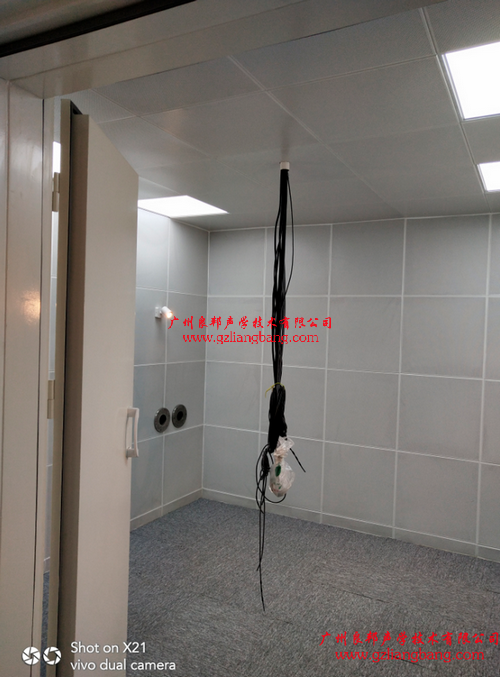

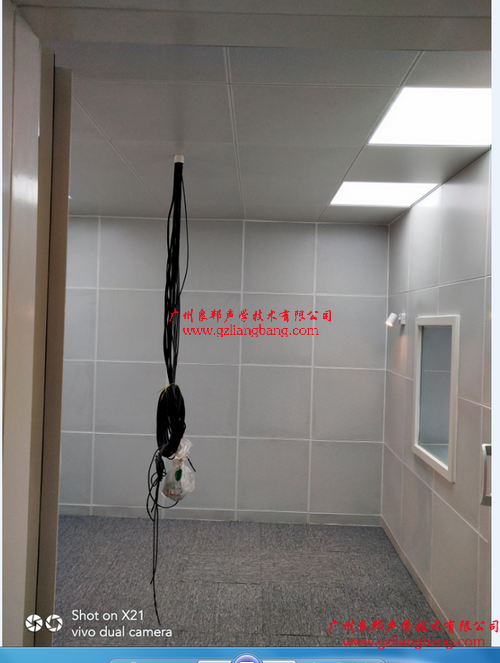

(靜音室)北京航天員訓練中心精密靜音室安裝完交付使用
設計標準:工廠車間產品評估靜音室按GB/T18697-2002噪音測試要求設計,靜音室外尺寸L3.6*W3.6*H3.05m內尺寸L3*W3*H2.5m符合國家標準當環境噪音小于70--75分貝時,四周無打樁,牛車來往,靜音室內本地小于30--35分貝以下

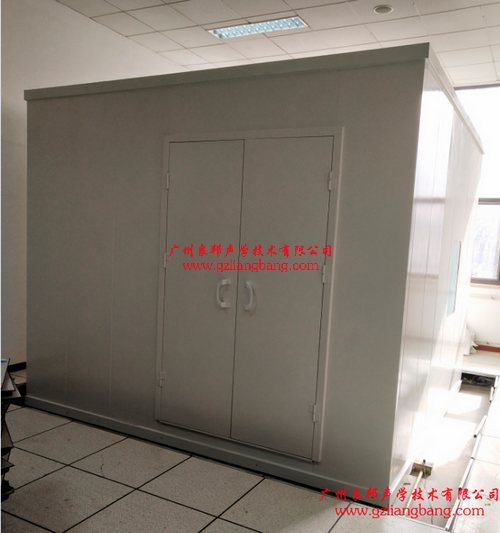

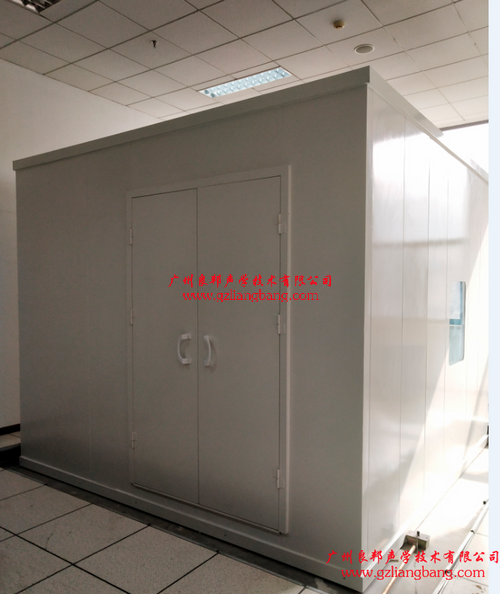

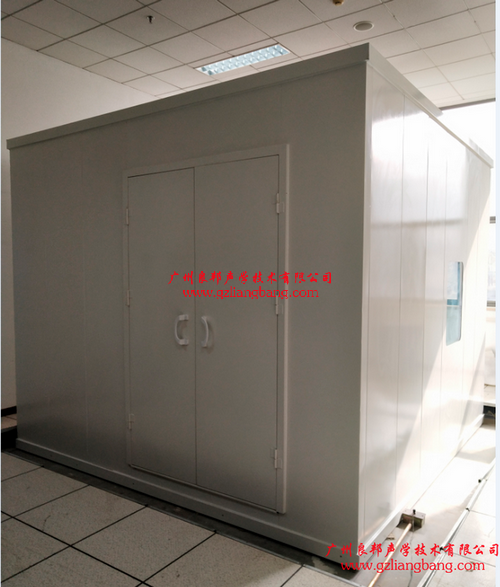

1:靜音室外尺寸L3.6*W3.6*H3.05m內尺寸L3*W3*H2.5m
2:靜音室指標符合環境噪音小于75分貝時,室內本地小于30分貝以下(A)計權

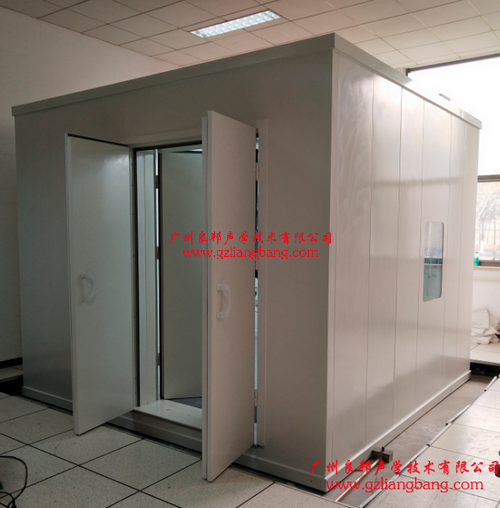

3:靜音室隔音門2.3*1.5m左右內外對開
4:靜音室觀察窗800*600mm
5:靜音室整體為模塊式現場拼裝
6:四盞LED燈與四盞可調節燈
7:靜音室外飾T1.2鋼板靜電噴涂
8:具體尺寸與要求根據客戶需求定制
9:材質:整體為鋼木結構,可拆卸重裝搬遷
10:外飾:T1.2鋼板靜電噴涂乳白色,防潮防銹
11:內飾:600*600mm微孔吸音板0.8厚
12:室內配置監控系統二個可在室外隨時掌握室內作業流程
13:恒溫系統:室內配置空調掛機一臺大一匹,雙向冷暖(美的品牌
14:阻抗式消音通道一排一送
15:室內地板鋪放吸音地毯500*500mm或地膠
16:雙磁性隔音門2000*750mm全國結構
17:全部采用環保隔音棉80K材質
18:良邦所有產品承若免費保修三年
19:公司所有產品全部可以通過國家計量院第三方檢測認證檢測
20:歡迎新老客戶前來咨詢
1靜音室外尺寸3.8*3.8*3.1m內尺寸3.1*3.1*2.5m
2設計標準;執行GB/12348工業企業廠界噪聲標準,當環境噪音小于70--75分貝時,靜音室內本地小于30--35分貝以下
3設計配置;隔音門左右內外對開L2.3*W1.4*H0.12m四張,可調節照明燈四盞,吸頂燈600*600mm四盞,墻壁安裝不銹鋼法蘭200*350mm二個
4內飾微孔吸音板600*600mm乳白色
5觀察窗600*800mm雙層中空鋼化玻璃
6結構;模塊式現場拼裝,可拆卸搬遷多次




北京航天員訓練中心精密靜音室安裝完交付使用
設計標準:工廠車間產品評估靜音室按GB/T18697-2002噪音測試要求設計,靜音室外尺寸L3.6*W3.6*H3.05m內尺寸L3*W3*H2.5m符合國家標準當環境噪音小于70--75分貝時,四周無打樁,牛車來往,靜音室內本地小于30--35分貝以下

北京航天員訓練中心精密靜音室安裝完交付使用
設計標準:工廠車間產品評估靜音室按GB/T18697-2002噪音測試要求設計,靜音室外尺寸L3.6*W3.6*H3.05m內尺寸L3*W3*H2.5m符合國家標準當環境噪音小于70--75分貝時,四周無打樁,牛車來往,靜音室內本地小于30--35分貝以下

北京航天員訓練中心精密靜音室安裝完交付使用
設計標準:工廠車間產品評估靜音室按GB/T18697-2002噪音測試要求設計,靜音室外尺寸L3.6*W3.6*H3.05m內尺寸L3*W3*H2.5m符合國家標準當環境噪音小于70--75分貝時,四周無打樁,牛車來往,靜音室內本地小于30--35分貝以下

北京航天員訓練中心精密靜音室安裝完交付使用
設計標準:工廠車間產品評估靜音室按GB/T18697-2002噪音測試要求設計,靜音室外尺寸L3.6*W3.6*H3.05m內尺寸L3*W3*H2.5m符合國家標準當環境噪音小于70--75分貝時,四周無打樁,牛車來往,靜音室內本地小于30--35分貝以下

北京航天員訓練中心精密靜音室安裝完交付使用
設計標準:工廠車間產品評估靜音室按GB/T18697-2002噪音測試要求設計,靜音室外尺寸L3.6*W3.6*H3.05m內尺寸L3*W3*H2.5m符合國家標準當環境噪音小于70--75分貝時,四周無打樁,牛車來往,靜音室內本地小于30--35分貝以下

北京航天員訓練中心精密靜音室安裝完交付使用
設計標準:工廠車間產品評估靜音室按GB/T18697-2002噪音測試要求設計,靜音室外尺寸L3.6*W3.6*H3.05m內尺寸L3*W3*H2.5m符合國家標準當環境噪音小于70--75分貝時,四周無打樁,牛車來往,靜音室內本地小于30--35分貝以下

廣州良邦聲學技術有限公司
︽
靜
音
室
技
術
方
案
︾
日期:2017年6月6日
03廣州良邦聲學技術有限公司靜音室技術方案
1、工程的設計:
1.1設計依據:
1.2《城市區域環境噪聲標準》(GB3096-96)
1.3《民用建筑隔聲設計規范》(GBJ118-88)
1.4《聲學純音氣導聽閾定聽力保護用》(GB/T7583-1987)
1.5《室內空氣質量標準》(GB/T18883-2002)
1.6《建筑設計防火規范》(GBJ16-87)(2001年版)
1.7《電氣裝置安裝工程電氣照明裝置施工及驗收規范》(GB50259-96)
1.8甲方文件提供的現有建筑尺寸資料和設計要求;
1.9本公司同類隔音工程設計和施工參數。
二、總體設計目標:
2.1隔聲技術與現代美學完美地融合,為聽覺統合功能訓練創造最優秀的視覺效果,同時滿足聽覺聲場環境使用靜音要求。在風格上體現出現代積極向上的精神風貌,格調上采用簡捷明快形式特點,技術上體現科學與人性化的完美統一,為檢測人員提供一個舒適的測試環境。
2.2我們的目標是:舒適的操作空間
寧靜的測試環境
活潑,明快的設計風格,令人耳目一新。
2.3總體方案設計:
為了考慮到用戶在較長時間內,具有較大的可持續發展空間的需要,本方案的設計指標將有所提高,具體如下:
設計方案指標:小于30分貝
三、聲學性能的設計:
包括以下幾個部分:隔聲設計,隔振設計,隔音門,隔音窗設計,吸聲內飾設計,通風系統及照明采光的噪聲控制等。
四、隔聲設計:
4.1 采用了三項新技術:超耗能隔音墻,
雙磁控"聲閘"隔聲門技術:
4.2隔聲墻體采用我公司最新開發的超耗能隔音墻(VAEtm) 隔音墻技術,該墻體厚度小,隔音量大,在保證隔音效果的同時,最大限度的節省空間, 提高空間利用率. 墻體為單層結構,墻體厚度為150mm ,墻體采用超強阻尼板,規格1220mm*2440*16mm,墻身夾層填充吸音巖棉(1200*600*50mm)普通雙層50-80K, 雙組分, 不含黏結劑, 無污染,對人體無刺激。墻身外飾采用鋼板(T1.2)靜電噴涂貼面,防潮,防銹,微吸音,有質感(或無指紋不銹鋼)。墻體隔音性能:<500Hz, <25dB(A)計權,單層墻體結構可降噪音30dB左右。
4.3墻體的設計在考慮聲音的隔離的同時,十分重視聲音在傳播過程的能量消耗過程,在墻體內部設置了高性能的吸音耗能層,把聲能的消耗控制在最大,也就是原磚墻與隔音室內外墻體之間各保留50mm的空腔作為耗能層,保持隔音室墻體與原墻體不能有鋼性連接。隔聲門采用我公司獨立研發的磁控"聲閘"隔聲門,當磁控"聲閘"隔聲門關閉時,兩片門頁被密封條磁吸密封,同時被透射等傳入的少量聲能被門的吸聲結構吸收,形成了一個嚴實的"聲閘"。是目前中國隔音領域最優秀的隔聲門系統,其性能指標己達到美國IAC公司水準。隔音門材料采用T1.5冷托鋼板沖壓,打磨,酸洗,靜電噴涂而成,外表美觀,有質感,防潮,防銹,微吸音,每平方可達到50公斤重量。隔音門規格1900mm*800mm, 采用高壽命門軸, 無噪聲設計,其使用可達每日開關一百多次,使用多于二十年無損壞。門框在與墻體連接處采用CC-100避震霸進行阻尼處理,可以有效抑制門頁受聲后引起的振動,明顯改善低頻隔聲效果,使其隔聲頻率范圍明顯增大。很好的解決了門頁的寬頻帶隔聲的問題,門頁的阻尼處理與門框的密封處理(同時采用磁控密封條處理)一起組成了隔聲門的雙重保險。隔音門計權隔音量可達到25dB(A)-60dB(A)
五、隔振設計:
整體使用“懸浮”結構, 地板采用阻尼隔振處理, 同時懸浮地板,將整間房屋置于其上,隔聲,隔振達到所要求的室內環境。 有 效阻斷由地面?zhèn)鱽淼牡皖l空氣聲和固體聲,尤其對地面串入的腳步聲,撞擊聲有十分明顯的隔離抑制作用,使在中高頻噪聲有效隔離后,大幅度的提高中低頻噪聲的隔離效果,最終達到室內隔聲靜音效果。如隔音房安裝現場經常有物料運輸來往,如手動叉車與機動叉車會產生效強的振動,需采用彈簧減振器,青浦250㎏(自震頻率5-40Hz),用槽鋼100*50mm織成網格,彈簧與槽鋼用120mm鏍桿固定,再將底臺置于其上。
六、吸聲內飾設計:
6.1吸聲降噪設計,要達到國家標準的室內低噪聲環境,除了需要隔聲墻體良好的隔聲降噪外,還必須對室內進行吸聲處理,在工程中我們采用了一種微孔吸音板600*600mm(1.8孔徑顏色根據客戶需求設計一般為乳白色),吸聲材料為內飾護面的吸聲結構,該結構外層采用作為吸音內飾,由于該護面的吸聲選擇性效強。通風系統消聲系統設計:
7.1通風量的設計,一定通風量是保證窒內良好空氣質量的必要前提,依照當前國外同類產品(美國IAC公司)的設計,通風量根據房間面積設計在:2.85m/min。
7.2通風消聲設計,通風消聲采用阻性消聲器,其消聲量可按如下公式進行計算:#L=(a)·C·h/s
7.3高效阻性消聲片的消聲系數(與所用的材料有關), 分別是消聲通道的周長和截面面積, 消聲通道的有效消聲長度。
通風口規格為(150mm*150mm直徑),一排一送強迫性對流換氣形成。供風量可達1.5立方米/分鐘。良好的空氣對流性,檢查人員每日可在室內滯留8小時/日八、電氣系統的噪聲控制:
8.1 為保證室內良好的低噪音環境,燈光設計時,燈具的選擇上必須注意:選擇低噪聲的燈具。
8.2針對照明舒適度問題,我公司率先在隔音領域引進了"間接照明"技術,一方面把照明燈具的光線處理,自然化,柔和化,舒適化,間接照明不單單只是為了滿足供給所需要的量的光,而是更加注重光照的品質和感覺。為保證照明的效果,在照明設計中,還參照了《建筑照明設計標準》(GB50034-2004)有關規定設計規范。
九、室內環境的環保設計:
9.1隔音室采用100%環保材料,達到無毒,無味,無輻射要求。
9.2通風環保設計,通風系統使用無毒無害的風管材料,足夠的通風量設計,保持室內空氣的新鮮,通風消聲系統采用新型消聲內部構造,確保在有效消聲的前提下,不影響空氣質量和風量。隔音室墻體為單層墻,單門,墻體厚度為180mm, 外部T1.2鋼板靜電噴涂,外表美觀,有質感,防潮,防銹,微吸音,(或無指紋不銹鋼)
十、主要配置:
10.1超低噪音吸頂燈, 一盞本底噪聲≤30Db(A)
10.2超低靜音風機一臺
10.3超強阻尼隔音消聲墻體, 現場整體拼裝,可根據客戶需求在現場制作。
10.4隔音室照明度>100LX
10.5A計權環境聲壓級:室外≤50dB(A)
產品試驗室內≤30dB(A)計權
10.6通風: 有進出風系統, 排風消聲器,進風消聲器一套。
10.7外觀:T1.2鋼板貼面, 靜電噴涂, 防潮, 防銹, 微吸音有質感,(或無指紋不銹鋼)
10.8雙層橡膠減振墊(地臺)
10.9隔音室外規格2300*2300*2320mm內規格2000*2000*2000mm
11吸音地毯500mm*500m灰色
12隔音吸聲門1900*800mm
十一、基本特點及參數:
11.1隔音室整體懸浮安裝,整體隔振。
11.2隔音室采用多元聲處理, 具備良好的隔聲, 消聲,吸聲功能
11.3隔音室工作時可強制通風換氣。
廣州良邦聲學技術有限公司流水線靜音房設計方案
流水線隔音房/廣州良邦聲學技術有限公司設計方案:及流程與制作 流水線隔音房是安裝在流水線的中部或是終端,用于檢測或檢查產品在生產過程可能出現的異常噪音,(如電機、音響、變壓器等)。是為有檢測或檢查要求的產品在制造車間設計的隔聲測試裝置,使其成為一個小型的無聲室。 生產線/流水線隔音房一般分為兩種類型; 1.由于車間噪音較大,而產品又不能離開流水線檢測或檢查,此時只能在流水線上的某一段安裝隔音房,流水線從隔音房內通過,并設置隔音門、窗,照明和通風管道。檢測或檢查人員進入房內工作。 2.整套流水線體積過于龐大,無法安裝隔音房的情況下,而車間內的高噪聲又會影響到工人的正常生產,就需要在車間安裝隔音房,以供工人觀察控制機器運轉或是休息用,按實際需要設置隔音門、照明和通風管道,并在四周安裝隔音窗,以方便員工觀察不同方位的設備生產狀態。 生產線/流水線隔音房是用于檢測或檢查設備的工作間,隔音房采用六面及吸聲+隔聲的方式使隔音房內達到低噪聲環境。其在隔音房內本底噪聲值小于30-45dB(A)。隔音房除設置吸聲系統外還設置了隔聲門、窗和通風系統、電氣系統等。具有防水、防火、穩固等特點。 流水線隔音房隔音效果:外界80dB(A),內部30dB(A) ,頻率范圍:150MHZ、500MHZ、1000MHZ、2400MHZ 。 流水線隔音房的墻體厚度一般為350mm,白色,是由不透氣的1.2mm的冷軋鋼板,經過沖壓,折彎,焊接,打磨,酸洗,噴涂等多道工序加工而成,在外墻附加的阻尼層是為了更好避免發生板的吻合效應和板的低頻共振。隔音要求高的隔音房需做成雙層墻體,兩層墻體的間距是50mm,里面填以多孔吸聲材料,以吸收聲音并減弱空腔內的噪聲。由于功能,體積大小各不相同,需要在流水線的物料的進出口安裝氣動門或電動門、為保證氣動門的密封性,與墻體同時產生的磨擦聲,特在氣動門的內框邊四周,加了橡膠密封條,避免門在滑動時產生的噪聲,因為在安裝氣動門時,門與墻體之吻合處留有極少的縫以方便門的推動,為考慮其較果,故此氣動門采用了PLS全自動控制系統,在外氣動門的外表四角位分別安裝一個小氣缸起到頂缸的做用,在氣動門關閉時,四角位的小氣缸通過自動系統將門頂住靠緊,在氣動門打開時,角位小氣缸自動彈去,再由氣動門滑動打開,(此工程中采用手動開關控制頂氣虹)。為考慮長久的使用,故使用高檔的直線滑軌,在產品需通過運輸口時,在線體的兩邊分別安裝了紅外線感應開關,當產品接收到紅外線,氣動門自動開關。(此工程采用手推式移動門)整個PLS系統配置了一個專用系統面板.隔振設計:聲學性能的設計:
包括以下幾個部分:隔聲設計,隔振設計,隔音門,隔音窗設計,吸聲內飾設計,通風系統及照明采光的噪聲控制等。
隔聲設計:
采用了三項新技術:超耗能隔音墻,
微真空層疊隔音窗技術,
雙磁控"聲閘"隔聲門技術:
隔聲墻體采用我公司最新開發的超耗能隔音墻(VAEtm) 隔音墻技術,該墻體厚度小,隔音量大,在保證隔音效果的同時,最大限度的節省空間, 提高空間利用率. 墻體為雙層結構,墻體厚度為280mm ,墻體采用超強阻尼板,規格1220mm*2440*16mm,墻身夾層填充吸音巖棉(1200*600*50mm)普通雙層50-80K, 雙組分, 不含黏結劑, 無污染,對人體無刺激。墻身采用鋼板靜電噴涂,防潮,防銹,微吸音,有質感(或無指紋不銹鋼)。墻體隔音性能:<500Hz, <25dB(A)計權,雙層墻體結構可降噪音45dB左右。
墻體的設計在考慮聲音的隔離的同時,十分重視聲音在傳播過程的能量消耗過程,在墻體內部設置了高性能的吸音耗能層,把聲能的消耗控制在最大,也就是原磚墻與測聽室內外墻體之間各保留50mm的空腔作為耗能層。
隔音窗采用微真空層疊MVStm隔音窗技術
兩微真空層,微真空層之間采用吸聲層,特制玻璃,寬頻隔音性能好,規格800mm*600mm*150mm。隔音計權量可達到25dB(A)--60dB(A)。(根據客戶需求定做規格)。
隔聲門采用我公司獨立研發的磁控"聲閘"隔聲門,當磁控"聲閘"隔聲門關閉時,兩片門頁被密封條磁吸密封,同時被透射等傳入的少量聲能被門的吸聲結構吸收,形成了一個嚴實的"聲閘"。是目前中國隔音領域最優秀的隔聲門系統,其性能指標己達到美國IAC公司水準。隔音門材料采用T1.5冷托鋼板沖壓,打磨,酸洗,靜電噴涂而成,外表美觀,有質感,防潮,防銹,微吸音,每平方可達到50公斤重量。隔音門規格1900mm*800mm, 采用高壽命門軸, 無噪聲設計,其使用可達每日開關一百多次,使用多于二十年無損壞。門框在與墻體連接處采用CC-100避震霸進行阻尼處理,可以有效抑制門頁受聲后引起的振動,明顯改善低頻隔聲效果,使其隔聲頻率范圍明顯增大。很好的解決了門頁的寬頻帶隔聲的問題,門頁的阻尼處理與門框的密封處理(同時采用磁控密封條處理)一起組成了隔聲門的雙重保險。隔音門計權隔音量可達到25dB(A)-60dB(A)隔振設計:
整體使用“懸浮”結構, 地板采用阻尼隔振處理, 同時懸浮地板,將整間房屋置于其上,隔聲,隔振達到所要求的室內環境。 有 效阻斷由地面?zhèn)鱽淼牡皖l空氣聲和固體聲,尤其對地面串入的腳步聲,撞擊聲有十分明顯的隔離抑制作用,使在中高頻噪聲有效隔離后,大幅度的提高中低頻噪聲的隔離效果,最終達到室內隔聲靜音效果。吸聲內飾設計:
吸聲降噪設計,要達到國家標準的室內低噪聲環境,除了需要隔聲墻體良好的隔聲降噪外,還必須對室內進行吸聲處理,在工程中我們采用了一種黑色波浪棉60mm厚,貼于墻身的五個面,吸聲材料為內飾護面的吸聲結構,該結構外層采用作為吸音內飾,由于該護面的吸聲選擇性效強,通風系統消聲系統設計:
通風量的設計,一定通風量是保證窒內良好空氣質量的必要前提,依照當前國外同類產品(美國IAC公司)的設計,通風量根據房間面積設計在:2.85m/min。
通風消聲設計,通風消聲采用阻性消聲器,其消聲量可按如下公式進行計算:#L=(a)·C·h/s
高效阻性消聲片的消聲系數(與所用的材料有關), 分別是消聲通道的周長和截面面積, 消聲通道的有效消聲長度。
通風口規格為(150mm*150mm直徑),一排一送強迫性對流換氣形成。供風量可達1.5立方米/分鐘。良好的空氣對流性,檢查人員每日可在室內滯留8小時/日以上。
電氣系統的噪聲控制:
為保證室內良好的低噪音環境,燈光設計時,燈具的選擇上必須注意:選擇低噪聲的燈具。
針對照明舒適度問題,我公司率先在隔音領域引進了"間接照明"技術,一方面把照明燈具的光線處理,自然化,柔和化,舒適化,間接照明不單單只是為了滿足供給所需要的量的光,而是更加注重光照的品質和感覺。為保證照明的效果,在照明設計中,還參照了《建筑照明設計標準》(GB50034-2004)有關規定設計規范。
室內環境的環保設計:
隔音室采用100%環保材料,達到無毒,無味,無輻射要求。
通風環保設計,通風系統使用無毒無害的風管材料,足夠的通風量設計,保持室內空氣的新鮮,通風消聲系統采用新型消聲內部構造,確保在有效消聲的前提下,不影響空氣質量和風量
其他面安裝觀察窗方便員工從外邊觀察隔音房內設備的工作狀態,隔音門非常方便員工進出隔音房進行維護操作。隔音房的頂部安裝必要的通風消聲管道,同時還要采取防止油污、粉塵和腐蝕等措施 我公司可根客戶的現場環境,按不同的隔音需求設計制作各種規格的流水線隔音房及其它隔音產品,承諾對產品實行1年免費保修,終身維護,保修期內,隔音房出現故障,免費更換零配件。本公司對所售出的每一臺設備都承擔保修服務如需要了解更多流水線隔音房以及隔音降噪等方面的信息。歡迎您前來咨詢,我們將熱忱為您服務,謝謝
